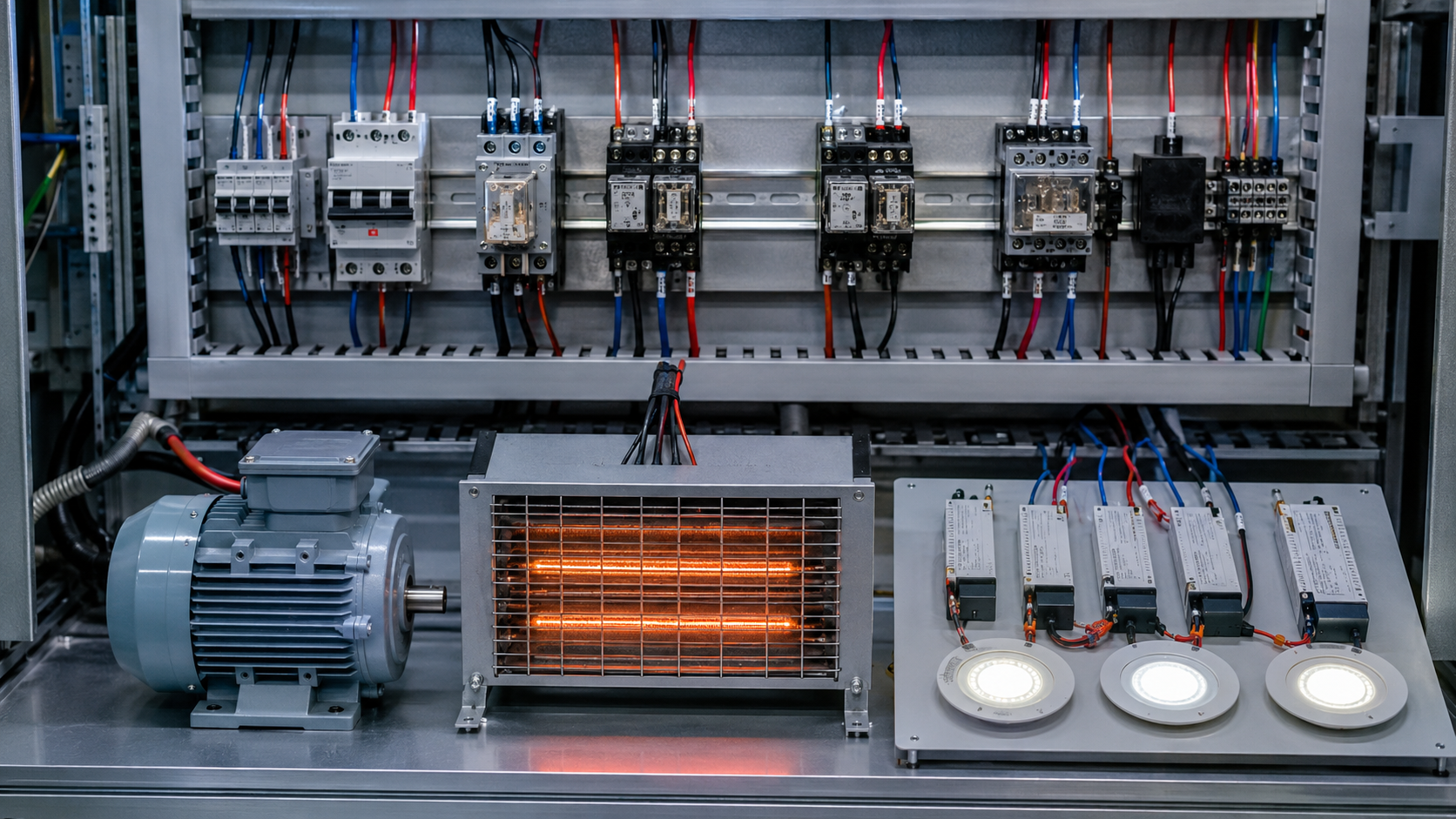

چگونه رله مناسب موتور، هیتر یا روشنایی را انتخاب کنیم؟
چگونه رله مناسب موتور، هیتر یا روشنایی را انتخاب کنیم؟
انتخاب رله زمانی پیچیده میشود که بدانیم همه بارهای الکتریکی رفتار یکسانی ندارند. ممکن است سه مدار مختلف داشته باشیم که هر سه حدود ۱۰ آمپر جریان میکشند، اما یکی موتور باشد، دیگری هیتر و سومی سیستم روشنایی LED. با این حال، استفاده از یک رله مشابه برای هر سه مدار لزوماً نتیجه یکسانی ندارد.
دلیل این تفاوت فقط مقدار جریان نیست. جریان راهاندازی، نوع بار، تعداد دفعات قطع و وصل، شرایط حرارتی و ظرفیت واقعی کنتاکتها همگی روی عملکرد رله تأثیر میگذارند. به همین دلیل، انتخاب رله باید بر اساس شرایط واقعی کار انجام شود، نه فقط عددی که روی بدنه رله نوشته شده است.
در ادامه بررسی میکنیم که برای موتور، هیتر و روشنایی چه عواملی اهمیت بیشتری دارند و در هر کاربرد چه نکاتی را باید قبل از انتخاب رله در نظر گرفت.

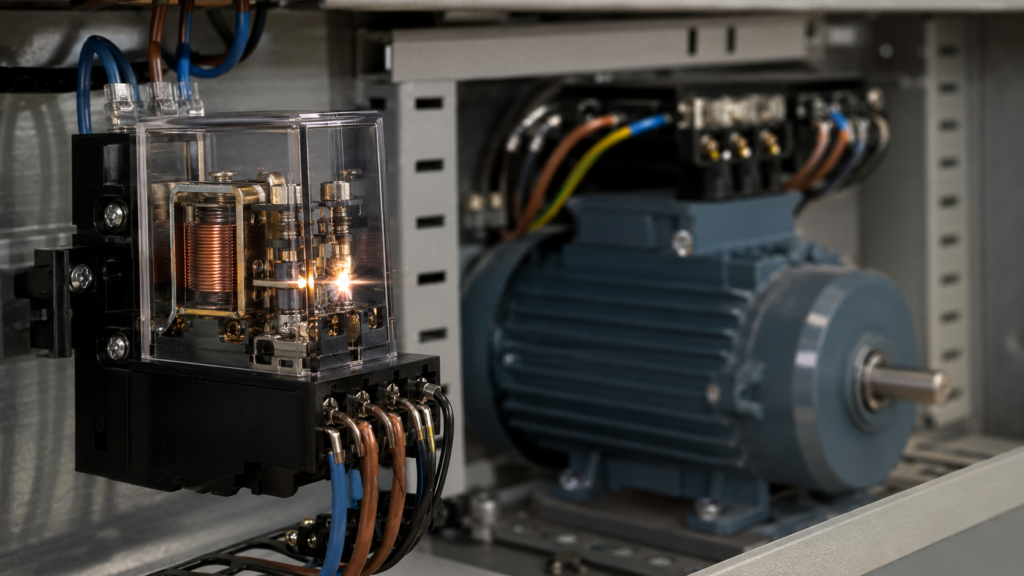

انتخاب رله برای موتور؛ چالش جریان راهاندازی و بار القایی
موتور یک بار القایی است. هنگام راهاندازی، جریان آن میتواند برای مدت کوتاهی چند برابر جریان نامی شود. این جریان که با عنوان Inrush Current یا جریان هجومی شناخته میشود، یکی از مهمترین عوامل در انتخاب رله برای موتور است.
فرض کنید یک موتور تکفاز ۷ آمپر جریان نامی دارد. جریان لحظهای هنگام استارت میتواند بهمراتب بیشتر از این مقدار باشد. مدت این جریان ممکن است کوتاه باشد، اما کنتاکت رله باید بتواند تنش الکتریکی و حرارتی ناشی از آن را تحمل کند.
اگر رله برای چنین شرایطی مناسب نباشد، هنگام قطع و وصل موتور احتمال ایجاد جرقه روی کنتاکتها افزایش پیدا میکند. تکرار این وضعیت میتواند به مرور باعث فرسایش سطح کنتاکت، افزایش مقاومت تماس، داغ شدن و در نهایت چسبیدن یا خرابی کنتاکت شود.
جرقهزنی و تغییرات ناگهانی جریان در بارهای القایی میتواند علاوه بر فرسایش کنتاکتها، باعث ایجاد نویز و اختلال در مدارهای کنترلی شود. اگر این مشکل در مدار شما وجود دارد، بررسی دلایل ایجاد نویز در رله و روشهای کاهش آن میتواند به پیدا کردن علت و راهحل مناسب کمک کند.
چرا انتخاب رله همرده با جریان نامی موتور اشتباه است؟
جریان نامی موتور مربوط به شرایط کاری پایدار است و الزاماً نشاندهنده بیشترین جریانی نیست که رله هنگام راهاندازی باید تحمل کند.
بنابراین، اگر جریان نامی موتور ۷ آمپر باشد، انتخاب رله صرفاً بر اساس عبارت «۷ آمپر» یا حتی کمی بیشتر، بدون بررسی مشخصات بار، تصمیم دقیقی نیست. باید ظرفیت رله برای بارهای موتوری یا القایی، جریان راهاندازی و تعداد دفعات سوئیچینگ نیز بررسی شود.
هرچه موتور بیشتر روشن و خاموش شود، اهمیت این موضوع افزایش پیدا میکند. در کاربردهای صنعتی با تعداد زیاد سیکل کاری، عمر الکتریکی کنتاکت اهمیت ویژهای دارد.
چه زمانی باید بهجای رله از کنتاکتور استفاده کنیم؟
برای موتورهای با توان بالاتر، جریان کاری بیشتر یا دفعات استارت زیاد، کنتاکتور معمولاً گزینه مناسبتری است. کنتاکتورها برای سوئیچینگ بارهای قدرت و القایی طراحی شدهاند و مشخصات آنها برای این نوع کاربردها بهصورت تخصصی تعیین میشود.
در موتورهای کوچکتر میتوان از رله صنعتی مناسب استفاده کرد؛ البته انتخاب نهایی باید بر اساس مشخصات واقعی موتور و دیتاشیت رله انجام شود.
انتخاب رله برای هیتر؛ تمرکز روی کار مداوم و مدیریت حرارت
هیترها در بسیاری از کاربردها بار مقاومتی هستند و معمولاً نسبت به موتور رفتار سادهتری دارند. با این حال، انتخاب رله برای هیتر هم فقط با محاسبه جریان انجام نمیشود.
یک هیتر ممکن است ساعتها بدون وقفه روشن بماند. از طرف دیگر، در سیستمهای کنترل دما امکان دارد کنترلر در طول روز بارها فرمان قطع و وصل صادر کند. این دو شرایط، فشار متفاوتی به رله وارد میکنند.
در کارکرد مداوم، گرمای تولیدشده در کنتاکتها و دمای داخل تابلو اهمیت زیادی دارد. اگر رله نزدیک به حداکثر ظرفیت خود کار کند، افزایش دمای محیط میتواند شرایط کاری آن را نامطلوبتر کند. البته میزان کاهش ظرفیت یا Derating باید بر اساس دیتاشیت همان رله بررسی شود و نمیتوان برای همه مدلها یک عدد ثابت در نظر گرفت.

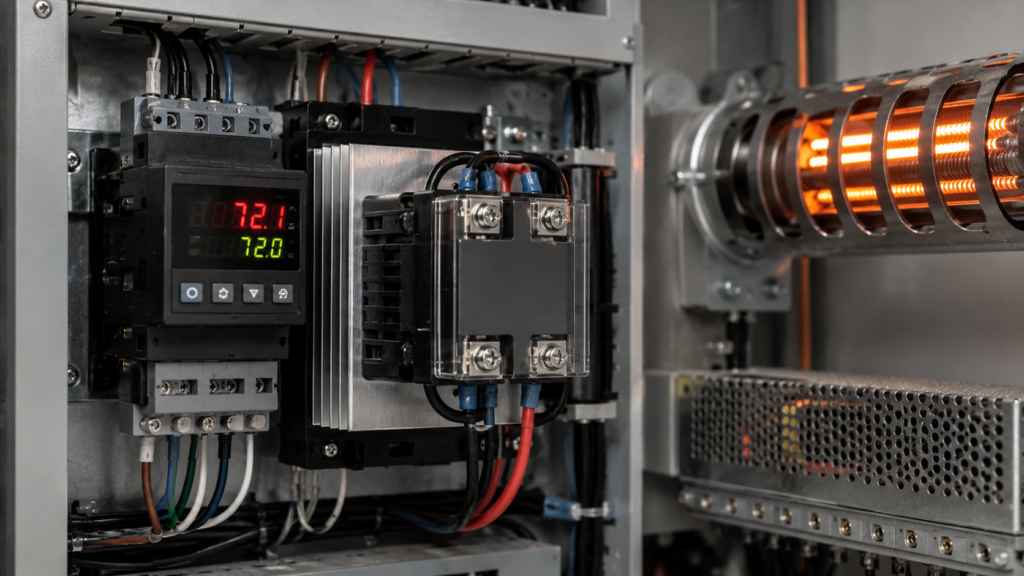

در کنترل دمای دقیق، رله مکانیکی مناسب است یا SSR؟
اگر کنترل دما با فاصله زمانی زیاد انجام میشود، رله مکانیکی میتواند گزینه مناسبی باشد. اما در سیستمهایی که خروجی کنترلر باید در فواصل کوتاه و به دفعات زیاد قطع و وصل شود، رله SSR میتواند انتخاب مناسبتری باشد.
SSR قطعه مکانیکی برای قطع و وصل ندارد؛ بنابراین فرسایش مکانیکی کنتاکت در آن مطرح نیست. با این حال، این نوع رله نیز محدودیتهای خاص خود را دارد.
مهمترین مواردی که باید بررسی شوند عبارتاند از:
- افت ولتاژ داخلی SSR
- توان تلفاتی و تولید حرارت
- نیاز به هیتسینک در جریانهای بالاتر
- جریان نشتی در حالت خاموش
- سازگاری نوع خروجی SSR با بار
در نتیجه، SSR نیز نباید صرفاً بر اساس جریان درجشده روی بدنه انتخاب شود.

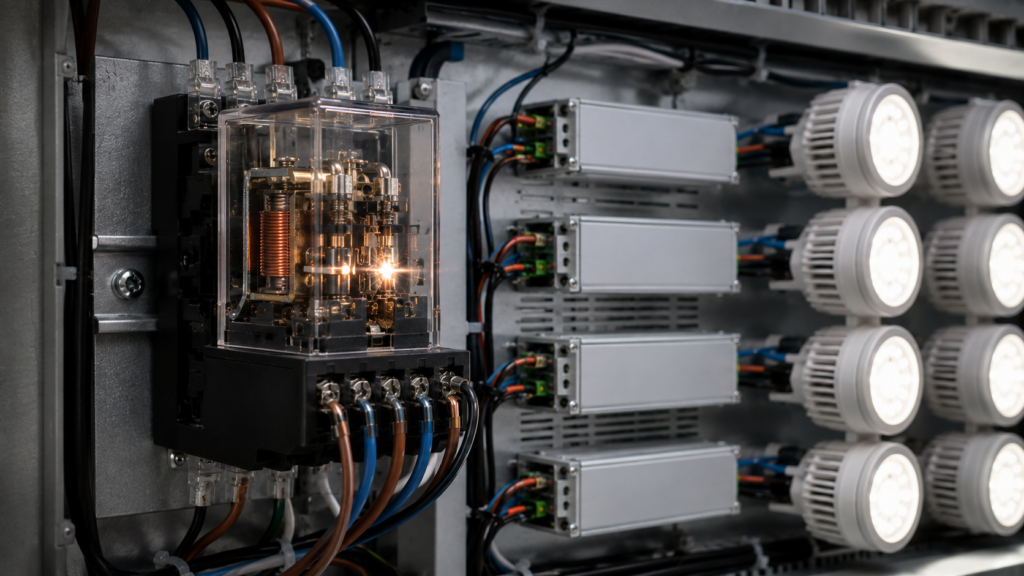

انتخاب رله برای روشنایی؛ مسئله جریان هجومی در LED
روشنایی در نگاه اول یک بار ساده به نظر میرسد، اما لامپها و چراغهای LED میتوانند شرایط متفاوتی ایجاد کنند. در بسیاری از منابع تغذیه و درایورهای LED، هنگام روشن شدن جریان هجومی کوتاهی ایجاد میشود.
این جریان ممکن است فقط برای مدت بسیار کوتاهی وجود داشته باشد، اما مقدار آن میتواند چند برابر جریان کاری عادی باشد. زمانی که تعداد زیادی چراغ یا درایور بهصورت همزمان روشن میشوند، فشار واردشده به کنتاکت رله بیشتر خواهد شد.
به همین دلیل، ممکن است رلهای که از نظر جریان نامی برای مدار مناسب به نظر میرسد، در عمل عمر الکتریکی مطلوبی نداشته باشد.
چگونه برای روشنایی LED رله مناسب انتخاب کنیم؟
برای انتخاب رله در مدارهای روشنایی، این موارد را بررسی کنید:
- جریان کاری مدار
- جریان هجومی درایور یا منبع تغذیه
- تعداد چراغهایی که همزمان روشن میشوند
- تعداد دفعات قطع و وصل در طول روز
- ظرفیت سوئیچینگ رله برای نوع بار موردنظر
در پروژههای بزرگ نیز بهتر است شرایط راهاندازی گروهی چراغها بررسی شود. گاهی استفاده از رلهای با مشخصات مناسبتر یا طراحی مرحلهای برای روشن کردن بارها میتواند فشار روی کنتاکتها را کاهش دهد.

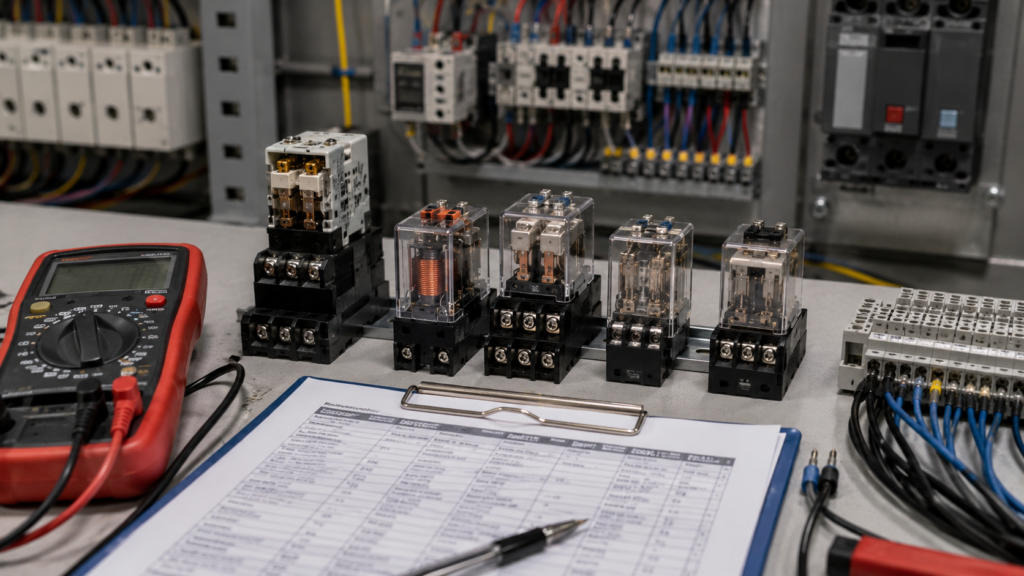

رله مناسب برای هر بار چه مشخصاتی باید داشته باشد؟
انتخاب رله را میتوان با یک مقایسه ساده بین مشخصات بار و مشخصات رله شروع کرد. مهمترین پارامترها عبارتاند از:
| مشخصه | موتور | هیتر | روشنایی LED |
|---|---|---|---|
| نوع بار | القایی | معمولاً مقاومتی | الکترونیکی |
| جریان راهاندازی | مهم | معمولاً کمتر | مهم |
| تعداد قطع و وصل | مهم | مهم | مهم |
| تولید حرارت | مهم | بسیار مهم | مهم |
| ظرفیت کنتاکت | بسیار مهم | بسیار مهم | بسیار مهم |
| انتخاب SSR | در برخی کاربردها | مناسب برای سوئیچینگ سریع | بسته به نوع مدار |
این جدول نشان میدهد که نمیتوان یک رله را فقط به دلیل برابر بودن جریان نامی، برای تمام این بارها مناسب دانست.
در کنار این موارد، ولتاژ بوبین یا ورودی رله نیز باید با مدار فرمان سازگار باشد. همچنین تعداد کنتاکتها، نوع کنتاکت، روش نصب، فضای موجود در تابلو و شرایط محیطی باید با نیاز پروژه مطابقت داشته باشد.
سه عامل پنهان که معمولاً نادیده گرفته میشوند
انتخاب رله فقط به نوع بار محدود نمیشود. سه عامل دیگر نیز میتوانند روی عمر و عملکرد آن تأثیر قابل توجهی داشته باشند.
۱. تعداد دفعات قطع و وصل روزانه
هر رله دارای عمر مکانیکی و الکتریکی مشخصی است. این دو مقدار الزاماً یکسان نیستند. در بارهای سنگین، ممکن است عمر الکتریکی کنتاکت بسیار زودتر از عمر مکانیکی به پایان برسد.
بنابراین اگر رله قرار است صدها یا هزاران بار در روز سوئیچ کند، باید مشخصات مربوط به عمر الکتریکی و شرایط بار را در دیتاشیت بررسی کرد.
۲. دمای محیط نصب
دمای داخل تابلو میتواند به دلیل فعالیت تجهیزات مختلف از دمای محیط بیشتر باشد. افزایش دما روی عملکرد و ظرفیت برخی رلهها اثر میگذارد.
به همین دلیل، در تابلوهای گرم یا فشرده باید شرایط حرارتی واقعی بررسی شود و در صورت نیاز، فاصله مناسب بین تجهیزات و تهویه کافی در نظر گرفته شود.
۳. نحوه سیمکشی و تهویه
حتی یک رله مناسب هم در صورت نصب نادرست میتواند دچار مشکل شود. اتصال شل در ترمینال، سطح مقطع نامناسب سیم، تهویه ضعیف یا تجمع حرارت در تابلو میتواند مقاومت و دمای اتصال را افزایش دهد.
بنابراین بررسی سیمکشی و شرایط نصب باید بخشی از فرآیند انتخاب و راهاندازی رله باشد.
آیا جریان نامی رله همیشه معیار قابل اعتمادی است؟
خیر. جریان نامی یکی از مهمترین مشخصات رله است، اما بهتنهایی کافی نیست.
برای مثال، دو رله ممکن است هر دو ظرفیت ۱۰ آمپر داشته باشند، اما یکی برای یک بار مقاومتی مناسبتر باشد و دیگری مشخصات بهتری برای بارهای خاص داشته باشد. حتی در یک رله مشخص نیز ظرفیت سوئیچینگ میتواند با تغییر نوع بار متفاوت باشد.
به همین دلیل، هنگام بررسی دیتاشیت باید علاوه بر جریان و ولتاژ، جدول مشخصات بار و ظرفیت کنتاکتها نیز مطالعه شود. این موضوع مخصوصاً در موتور، کمپرسور، شیر برقی و تجهیزات دارای جریان هجومی اهمیت بیشتری دارد.
برای انتخاب رله مناسب چه اطلاعاتی را باید قبل از خرید داشته باشیم؟
قبل از انتخاب رله، بهتر است اطلاعات زیر را از مدار جمعآوری کنید:
- نوع بار و کاربرد آن را مشخص کنید.
- ولتاژ کاری بار را اندازهگیری یا از مشخصات دستگاه بررسی کنید.
- جریان نامی بار را به دست آورید.
- جریان راهاندازی یا Inrush Current را در صورت وجود بررسی کنید.
- تعداد دفعات قطع و وصل در روز را تخمین بزنید.
- دمای تقریبی داخل تابلو و شرایط تهویه را بررسی کنید.
- ولتاژ و نوع مدار فرمان رله را مشخص کنید.
- ظرفیت کنتاکت و کلاس کاری رله را از دیتاشیت بررسی کنید.
بعد از مشخص شدن این موارد، میتوان مشخصات فنی رلههای موجود را با نیاز واقعی مدار مقایسه کرد. در این مرحله، بررسی انواع رلههای صنعتی و تفاوت آنها از نظر ظرفیت کنتاکت، نوع کاربرد و شرایط کاری کمک میکند گزینه مناسبتری برای مدار انتخاب شود.
اگر این اطلاعات از ابتدا مشخص باشند، احتمال انتخاب رله نامناسب بسیار کمتر خواهد شد.
یک چارچوب عملی برای انتخاب دقیق
برای اینکه انتخاب شما دقیق و قابل دفاع باشد، بهتر است این مراحل را طی کنید:
- نوع بار را مشخص کنید؛ مقاومتی، القایی یا الکترونیکی.
- جریان نامی و جریان راهاندازی را بررسی کنید.
- ولتاژ بار و مدار فرمان را مشخص کنید.
- تعداد دفعات سوئیچینگ را تخمین بزنید.
- شرایط دمایی و فضای نصب را در نظر بگیرید.
- ظرفیت کنتاکت رله را برای همان نوع بار بررسی کنید.
- در نهایت، مشخصات انتخابشده را با دیتاشیت سازنده تطبیق دهید.
به این ترتیب، انتخاب رله صرفاً بر اساس یک عدد انجام نمیشود و شرایط واقعی مدار نیز در تصمیمگیری وارد خواهد شد.
جمعبندی نهایی
برای موتور، جریان راهاندازی، ماهیت القایی بار و تعداد دفعات استارت اهمیت زیادی دارد. در هیتر، کارکرد مداوم، جریان عبوری و مدیریت حرارت باید جدی گرفته شود. برای روشنایی LED نیز جریان هجومی درایورها و تعداد چراغهای متصل به رله از عوامل مهم هستند.
در نهایت، رله مناسب لزوماً رلهای نیست که بیشترین جریان نامی را داشته باشد؛ بلکه مدلی است که مشخصات آن با نوع بار، شرایط سوئیچینگ، دمای کار و مدار فرمان مطابقت داشته باشد.
اگر هنوز بین چند نوع رله برای مدار موردنظر خود مردد هستید، شناخت تفاوتهای ساختاری و کاربردی آنها میتواند تصمیمگیری را سادهتر کند. برای آشنایی بیشتر با ویژگیهای هر مدل، میتوانید مقاله تفاوت رله شیشه ای، رله کتابی و رله SSR را مطالعه کنید.
