چرا بعضی رلهها نویز میگیرند و راهحل آن چیست؟

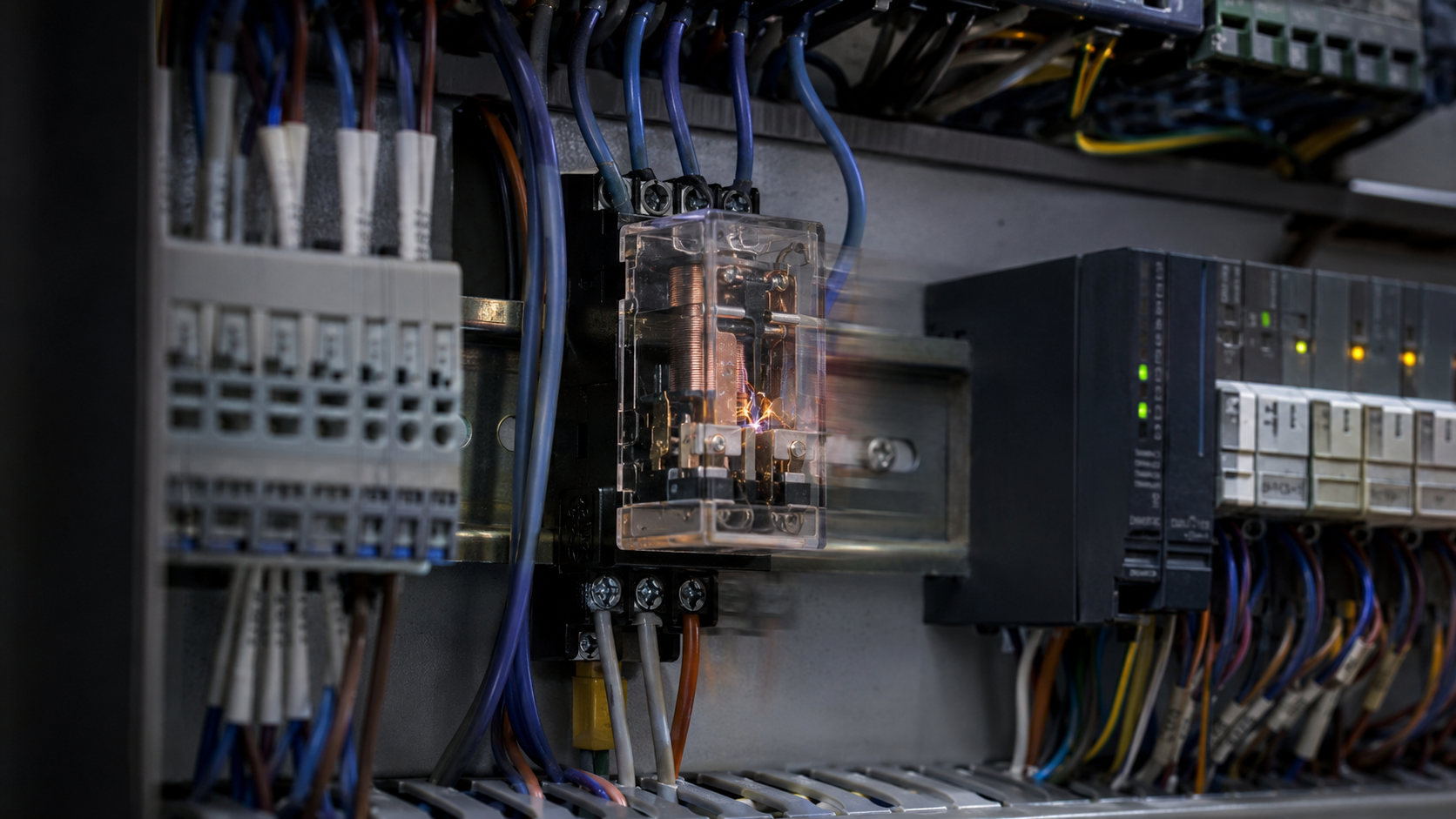

گاهی در یک تابلو برق همهچیز از نظر تئوری درست طراحی شده است، اما در عمل مشکلات عجیبی دیده میشود: رله بیدلیل قطع و وصل میکند، صدای لرزش خفیف از آن شنیده میشود، خروجی ناپایدار میشود یا حتی PLC فرمان اشتباه ثبت میکند.
در بسیاری از این موارد، منشأ اصلی «نویز الکتریکی» است.
نویز مسئلهای نیست که فقط در پروژههای پیچیده صنعتی دیده شود. حتی در یک تابلو نسبتاً ساده هم اگر سیمکشی یا انتخاب رله درست نباشد، این اختلال میتواند ظاهر شود. برای اینکه بدانیم چرا بعضی رلهها نویز میگیرند، باید اول بفهمیم نویز دقیقاً چه اثری روی عملکرد رله دارد.
نویز در رله دقیقاً به چه معناست؟
نویز الکتریکی به سیگنالهای ناخواستهای گفته میشود که وارد مدار میشوند و باعث تغییرات غیرمنتظره در ولتاژ یا جریان میگردند. این نویز ممکن است ناشی از بارهای القایی، منابع تغذیه سوئیچینگ، کابلهای بلند یا حتی ارت نامناسب باشد.
وقتی بوبین رله در معرض نویز قرار بگیرد، ممکن است ولتاژ تحریک آن دچار نوسان شود. نتیجه این نوسان میتواند به شکلهای مختلف بروز کند:
- قطع و وصل لحظهای
- لرزش کنتاکتها
- صدای ویز خفیف
- فعال شدن ناخواسته خروجی
در برخی موارد، رله سالم است اما محیط الکتریکی اطراف آن پایدار نیست.
چرا رلههای الکترومکانیکی بیشتر در معرض نویز هستند؟
رلههای شیشهای و کتابی که ساختار الکترومکانیکی دارند، به ولتاژ تحریک بوبین وابستهاند. اگر این ولتاژ ناپایدار شود، میدان مغناطیسی بوبین هم ناپایدار میشود و تیغهها دچار لرزش میشوند.
این لرزش علاوه بر کاهش عمر مکانیکی، میتواند جرقهزنی مکرر ایجاد کند. در بارهای القایی، این جرقهها نویز بیشتری تولید میکنند و یک چرخه اختلال شکل میگیرد.
در پروژههایی که کنار موتور، اینورتر یا کنتاکتور کار میشود، این مسئله بیشتر دیده میشود.

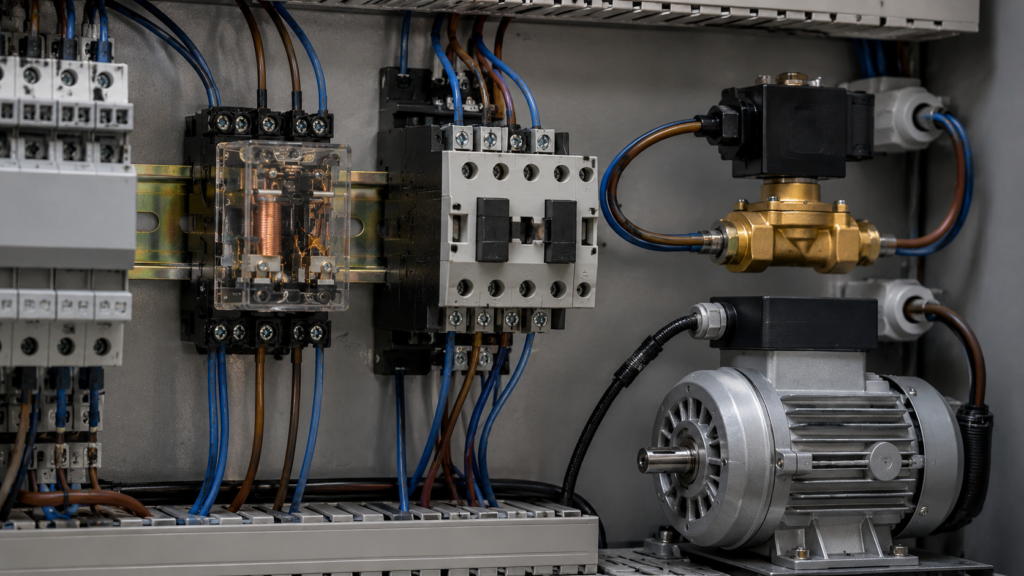

نقش بارهای القایی در ایجاد نویز
یکی از مهمترین منابع نویز، بارهای القایی هستند. موتور، پمپ، شیر برقی و حتی خود بوبین رله هنگام قطع شدن، ولتاژ برگشتی تولید میکنند.
این ولتاژ لحظهای میتواند چند برابر ولتاژ کاری باشد. اگر مدار حفاظت مناسبی وجود نداشته باشد، این پالس به سایر بخشهای مدار منتقل میشود و باعث اختلال در عملکرد رله یا تجهیزات کنترلی میشود.
در چنین شرایطی، مشکل از خود رله نیست؛ بلکه از نبود مدارهای حفاظتی مکمل است.
چرا بعضی رلهها صدای ویز یا لرزش دارند؟
این صدا معمولاً به دلیل ناپایداری ولتاژ بوبین یا نویز فرکانسی است.
اگر منبع تغذیه DC دارای ریپل بالا باشد یا ولتاژ AC دچار افت و خیز شود، میدان مغناطیسی بوبین یکنواخت نخواهد بود.
در نتیجه، هسته فلزی بهصورت ریزلرزش حرکت میکند و صدای ویز ایجاد میشود. این حالت علاوه بر ایجاد صدا، باعث استهلاک سریعتر قطعه نیز میشود.
راهحلهای عملی برای کاهش نویز در رله
حل مشکل نویز معمولاً با تعویض رله شروع نمیشود؛ بلکه با اصلاح طراحی مدار آغاز میشود.

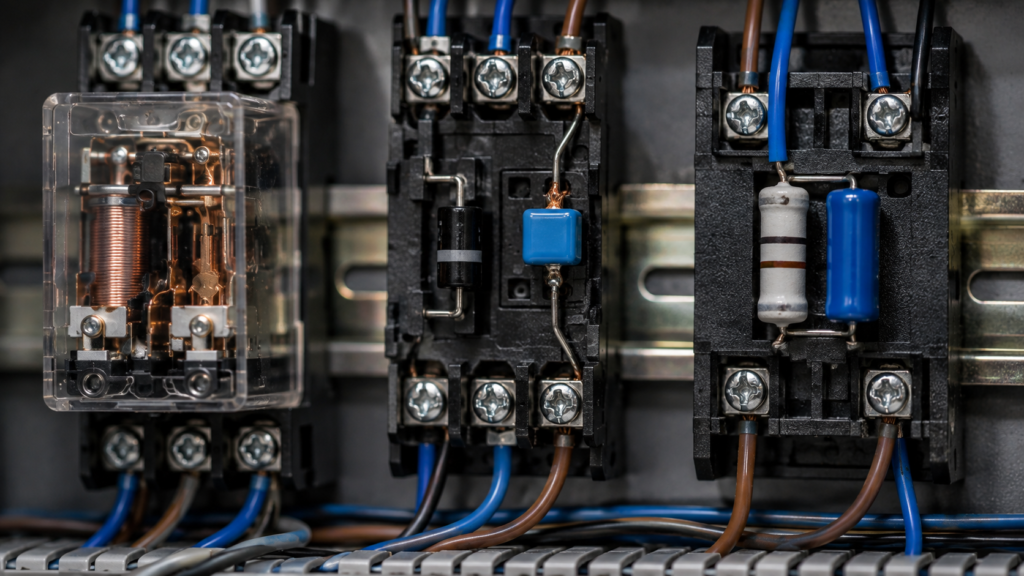

۱. استفاده از دیود هرزگرد (Flyback Diode)
در مدارهای DC، قرار دادن دیود هرزگرد روی بوبین بار القایی باعث میشود ولتاژ برگشتی جذب شود و به مدار منتقل نشود. این سادهترین و مؤثرترین روش کاهش نویز است.
۲. استفاده از مدار اسنابر (Snubber Circuit)
در مدارهای AC یا بارهای القایی قویتر، استفاده از اسنابر RC روی کنتاکتها میتواند جرقه و نویز را کاهش دهد.

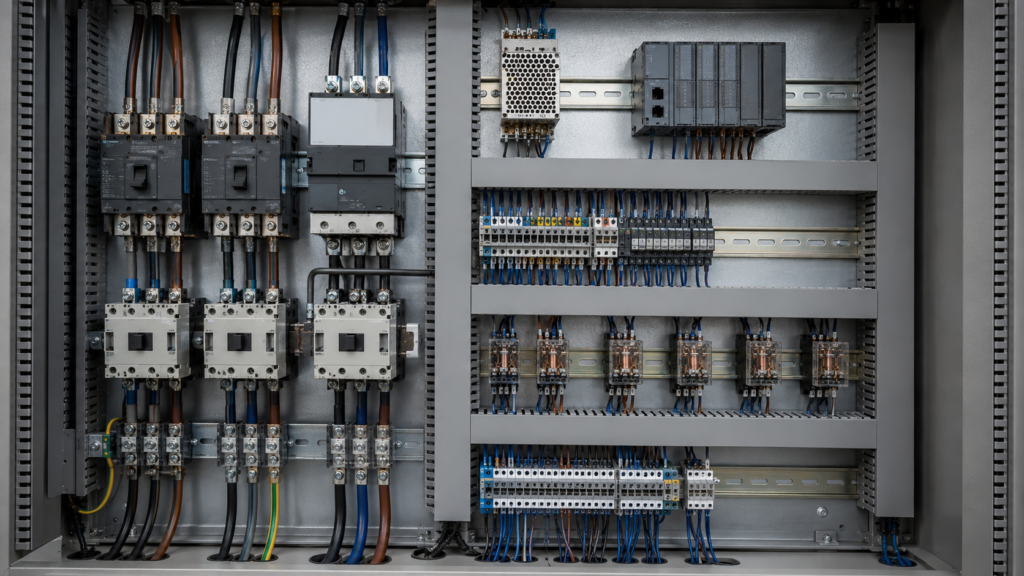

۳. جداسازی مسیر کابل قدرت و فرمان
عبور کابل فرمان در کنار کابل قدرت میتواند باعث القای نویز شود. جداسازی فیزیکی این مسیرها تأثیر قابل توجهی دارد.
۴. بهبود سیستم ارت و شیلدینگ
ارت نامناسب یکی از دلایل رایج نویز است. اتصال صحیح ارت و استفاده از کابل شیلددار در محیطهای صنعتی ضروری است.
۵. انتخاب نوع مناسب رله
در محیطهایی با نویز بالا و سوئیچینگ مکرر، استفاده از رلههای SSR میتواند پایداری بیشتری ایجاد کند، زیرا قطعه مکانیکی متحرک ندارند و جرقه تولید نمیکنند.
چه زمانی باید رله را تعویض کرد؟
اگر پس از اصلاح تغذیه، نصب دیود هرزگرد و بهبود سیمکشی همچنان لرزش یا قطع و وصل ناخواسته وجود دارد، ممکن است کنتاکتها آسیب دیده باشند و نیاز به تعویض قطعه باشد.
در غیر این صورت، تعویض رله بدون اصلاح علت اصلی، فقط یک راهحل موقت خواهد بود.
جمعبندی
نویز در رله معمولاً نتیجه ترکیب چند عامل است: بار القایی، تغذیه ناپایدار، سیمکشی نامناسب یا نبود مدار حفاظتی.
در بسیاری از موارد، خود رله مقصر اصلی نیست؛ بلکه محیط الکتریکی اطراف آن دچار مشکل است.
با استفاده از دیود هرزگرد، اسنابر، جداسازی کابلها و انتخاب صحیح نوع رله، میتوان این مشکل را بهصورت اصولی حل کرد.
