اگر رله اشتباه انتخاب کنیم چه اتفاقی میافتد؟
اگر رله اشتباه انتخاب کنیم چه اتفاقی میافتد؟
رله در ظاهر قطعهای ساده است؛ یک ورودی میگیرد و یک خروجی را قطع و وصل میکند. اما در عمل، همین قطعه کوچک نقش واسطه بین بخش فرمان و بخش قدرت را بازی میکند. اگر این واسطه درست انتخاب نشود، کل مدار دچار اختلال میشود.
بسیاری از خرابیهایی که در تابلوهای برق دیده میشود، نه بهدلیل ضعف تجهیزات اصلی، بلکه بهدلیل انتخاب اشتباه رله رخ دادهاند. این اشتباه معمولاً در زمان خرید اتفاق میافتد؛ زمانی که فقط به عدد جریان روی بدنه توجه میشود و شرایط واقعی مدار نادیده گرفته میشود.
در ادامه، دقیق بررسی میکنیم این انتخاب اشتباه چه پیامدهایی دارد.
آیا انتخاب اشتباه رله باعث سوختن آن میشود؟
پاسخ کوتاه: بله.
اگر جریان نامی رله کمتر از جریان واقعی بار باشد یا نوع بار با مشخصات رله همخوانی نداشته باشد، کنتاکتها تحت فشار قرار میگیرند. در بارهای القایی مثل موتور، هنگام قطع شدن، ولتاژ برگشتی ایجاد میشود. این ولتاژ باعث جرقه شدید روی کنتاکتها میشود و بهمرور سطح تماس را تخریب میکند.
نتیجه چیست؟
ابتدا افت ولتاژ، بعد داغ شدن، و در نهایت سوختن یا چسبیدن کنتاکت.
جالب اینجاست که گاهی رله کاملاً نمیسوزد؛ فقط عملکردش ضعیف میشود. همین ضعف کوچک میتواند باعث اختلال در کل سیستم شود.

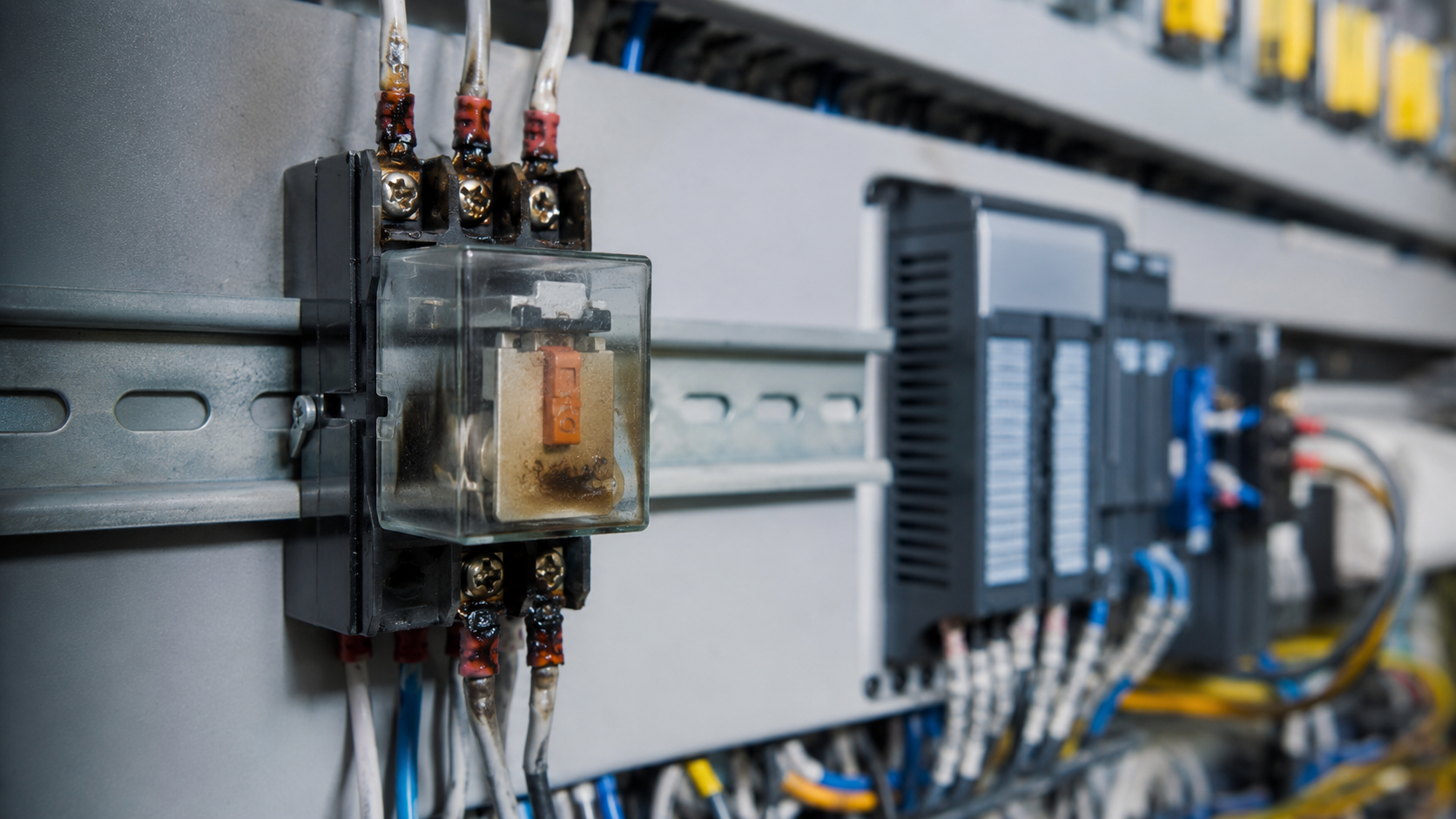

اگر رله ضعیفتر از نیاز مدار انتخاب شود چه اتفاقی میافتد؟
وقتی رله برای جریان پایینتری طراحی شده باشد اما در عمل جریان بالاتری از آن عبور کند، سه سناریو محتمل است:
- افزایش تدریجی دمای داخلی
- تخریب سریع سطح کنتاکتها
- قطع کامل عملکرد در زمان اوج بار

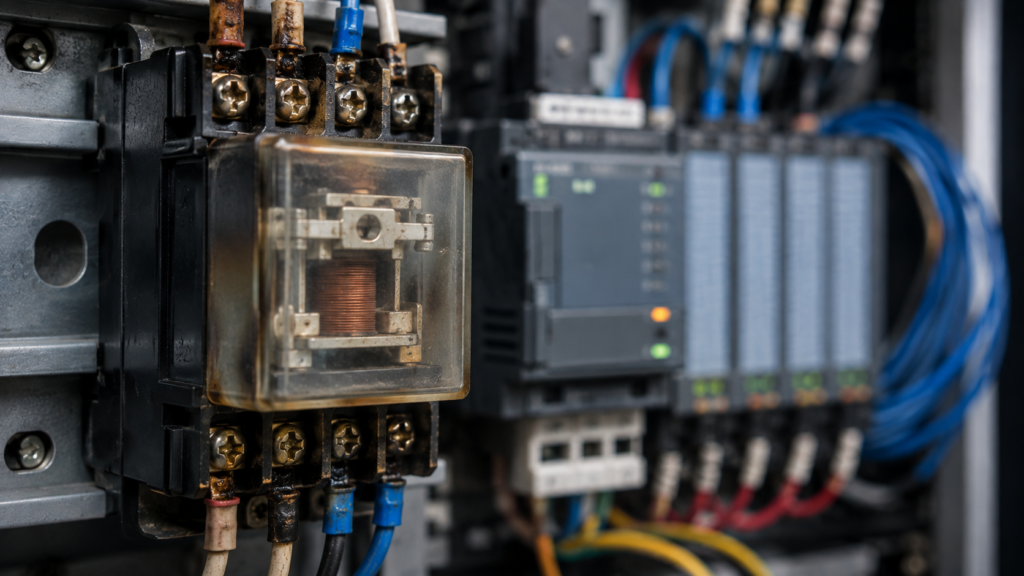

این افزایش دما فقط به رله آسیب نمیزند. در برخی تابلوها دیده شده که ترمینالها تغییر رنگ دادهاند یا حتی سیمهای اطراف آسیب دیدهاند. یعنی یک انتخاب اشتباه میتواند به چند قطعه دیگر هم خسارت وارد کند.
چرا بعضی رلهها بعد از مدتی قطع و وصل ناپایدار پیدا میکنند؟
این مشکل معمولاً زمانی دیده میشود که نوع بار در انتخاب رله در نظر گرفته نشده است.
بار مقاومتی رفتار سادهای دارد. اما بارهای القایی و خازنی رفتار پیچیدهتری دارند و جریان لحظهای بالاتری ایجاد میکنند. اگر رله برای چنین شرایطی طراحی نشده باشد، بعد از مدتی دچار:
- قطع و وصل لحظهای
- تأخیر در عملکرد
- چسبیدن کنتاکت
- ایجاد نویز در مدار
خواهد شد.
در سیستمهای صنعتی، این بیثباتی میتواند باعث توقف خط تولید یا ارسال فرمان اشتباه به تجهیزات شود.
آیا انتخاب اشتباه رله میتواند به تجهیزات دیگر آسیب بزند؟
بله، و این موضوع کمتر مورد توجه قرار میگیرد.
جرقههای مداوم و نویز الکتریکی ناشی از رله نامناسب میتواند به بردهای کنترلی، PLC یا منابع تغذیه آسیب وارد کند. گاهی کاربر تصور میکند مشکل از کنترلر است، اما بررسی دقیق نشان میدهد منشأ اختلال، رلهای است که برای آن نوع بار مناسب نبوده است.
برای بررسی دقیقتر مشخصات فنی و انتخاب مدل متناسب با کاربرد، مطالعه گزینههای موجود در بخش
انواع رله صنعتی بامداد
میتواند دید فنی کاملتری ایجاد کند.
آیا اشتباه در انتخاب رله باعث افزایش هزینه میشود؟
تقریباً همیشه.
در ظاهر، انتخاب رله ارزانتر صرفهجویی به نظر میرسد. اما وقتی قطعه زودتر از موعد خراب شود، سیستم متوقف شود یا تجهیزات دیگر آسیب ببینند، هزینه نهایی چند برابر خواهد شد.
در پروژههای صنعتی، هزینه توقف خط تولید گاهی بسیار بیشتر از اختلاف قیمت بین یک رله معمولی و یک رله استاندارد است. اینجا صرفهجویی اولیه، به هزینه پنهان تبدیل میشود.
آیا انتخاب اشتباه رله میتواند خطر ایمنی ایجاد کند؟
در مدارهای حفاظتی و کنترلی حساس، بله.
اگر رله در لحظهای که باید مدار را قطع کند عمل نکند، ممکن است تجهیزات بیشازحد گرم شوند یا شرایط ناایمن ایجاد شود. در برخی کاربردها، این مسئله میتواند خطرناک باشد.
به همین دلیل انتخاب رله صرفاً بر اساس آمپر درجشده کافی نیست. باید کلاس بار، تعداد دفعات قطع و وصل، دمای محیط و حتی نحوه نصب نیز بررسی شود.
مهمترین اشتباه هنگام انتخاب رله چیست؟
رایجترین خطا این است که فقط به جریان نامی درجشده روی بدنه توجه شود.
آن عدد معمولاً مربوط به بار مقاومتی است، نه بار القایی.

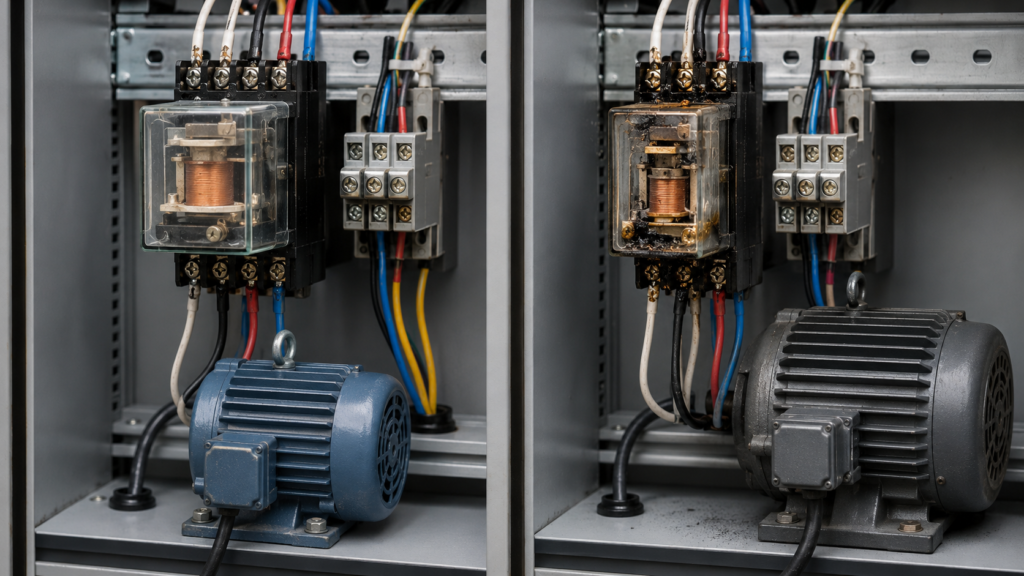

در عمل، بسیاری از موتورها، پمپها و تجهیزات صنعتی رفتار القایی دارند و جریان لحظهای راهاندازی آنها چند برابر جریان نامی است. نادیده گرفتن این موضوع، دلیل اصلی خرابیهای زودهنگام است.
برای انتخاب رله چه مشخصاتی را باید بررسی کنیم؟
- ولتاژ بوبین
- جریان و ولتاژ بار
- نوع بار
- ظرفیت کنتاکت
- جریان راهاندازی
- تعداد دفعات قطع و وصل
- دمای محیط
- تعداد کنتاکتها
- نوع نصب

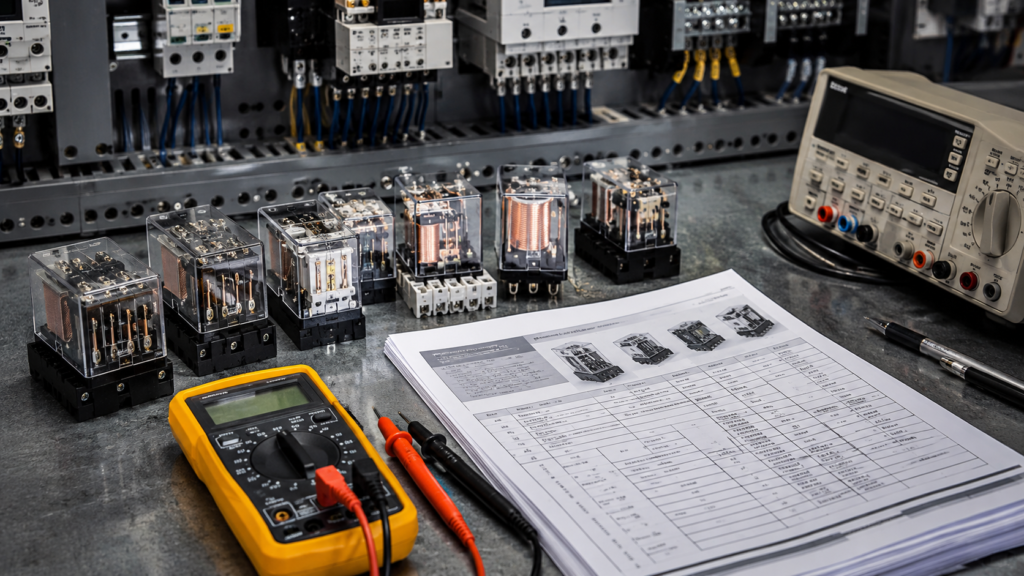

چطور مطمئن شویم رله درست انتخاب کردهایم؟
برای انتخاب صحیح، این موارد باید بررسی شوند:
- نوع بار و رفتار آن
- جریان لحظهای راهاندازی
- ولتاژ کاری واقعی
- تعداد دفعات سوئیچینگ در روز
- شرایط محیطی و دمای تابلو
مقایسه دیتاشیتها و انتخاب مدل مناسب بر اساس کاربرد، احتمال خطا را به حداقل میرساند.
جمعبندی؛ یک تصمیم کوچک با اثر بزرگ
رله قطعه کوچکی است، اما اگر اشتباه انتخاب شود، اثر آن به کل سیستم سرایت میکند. از کاهش عمر قطعه گرفته تا توقف کامل مدار، افزایش هزینه نگهداری و حتی ایجاد خطر ایمنی.
با بررسی دقیق شرایط واقعی مدار و انتخاب آگاهانه، میتوان از بسیاری از این مشکلات جلوگیری کرد. در انتخاب رله، دقت همیشه ارزانتر از تعمیر است.
سوالات متداول درباره انتخاب اشتباه رله
1. اگر آمپر رله کمتر از جریان مصرفی بار باشد چه اتفاقی میافتد؟
اگر جریان بار از ظرفیت مجاز کنتاکت رله بیشتر باشد، کنتاکتها تحت فشار حرارتی و الکتریکی قرار میگیرند. در نتیجه ممکن است رله داغ شود، کنتاکتها آسیب ببینند یا در نهایت رله دچار چسبندگی، سوختگی و خرابی شود.
2. آیا انتخاب رله فقط بر اساس آمپر آن کافی است؟
خیر. علاوه بر جریان نامی، باید نوع بار، ولتاژ مدار، جریان راهاندازی، تعداد دفعات قطع و وصل، نوع کنتاکت، دمای محیط و شرایط نصب را نیز بررسی کرد. بهخصوص در بارهای موتوری و القایی، جریان لحظهای میتواند بسیار بیشتر از جریان عادی باشد.
3. آیا میتوان از یک رله ۱۰ آمپر برای راهاندازی موتور استفاده کرد؟
صرفاً بر اساس عدد ۱۰ آمپر نمیتوان این انتخاب را تأیید کرد. موتور هنگام راهاندازی جریان بیشتری میکشد و بار القایی نیز فشار بیشتری به کنتاکتها وارد میکند. برای انتخاب رله مناسب باید مشخصات بار و ظرفیت رله برای بار موتوری یا القایی بررسی شود.
4. چرا رلهای که در ابتدا درست کار میکند، بعد از مدتی خراب میشود؟
یکی از دلایل میتواند انتخاب نامناسب رله نسبت به نوع و مقدار بار باشد. گرمای تجمعی، جریان راهاندازی، تعداد زیاد سیکلهای قطع و وصل و ایجاد جرقه روی کنتاکتها میتوانند بهمرور عمر رله را کاهش دهند.
5. آیا انتخاب اشتباه رله میتواند باعث خرابی PLC یا تجهیزات کنترلی شود؟
بله، در برخی مدارها خرابی یا عملکرد نامناسب رله میتواند باعث ایجاد نویز، جرقه و اختلال در بخش کنترل شود. البته میزان این اثر به طراحی مدار، نوع بار و نحوه حفاظت از مدار کنترل بستگی دارد.
6. از کجا بفهمیم رله برای بار موردنظر مناسب است؟
باید مشخصات بار و دیتاشیت رله را با یکدیگر مقایسه کنید. ولتاژ و جریان بار، نوع بار، جریان راهاندازی، ظرفیت کنتاکت، فرکانس قطع و وصل و شرایط محیطی از مهمترین مواردی هستند که باید بررسی شوند.
